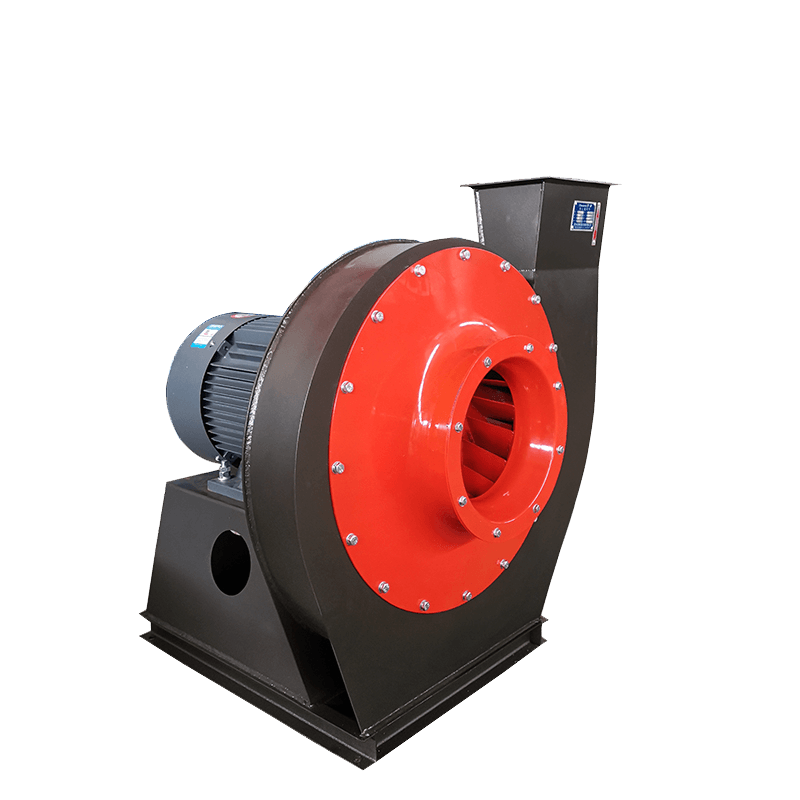

9-28-11、 9-28-15、 9-28- 16型離心通風機概述

鄭通風機

2021.03.12

（1）用途。9-28-11、9-28-15、 9-28-16型風機一般用于鍛冶爐及高壓強制通風，并廣泛用于物料輸送，可適用于輸送空氣及無腐蝕性、不自燃、不含有黏性物質的氣體。

（2）適用環境。輸送介質的溫度一般不超過 80C，介質中所含的塵土及硬質顆粒不大于150mg/m2。
（3）機號。此風機有單吸人和雙吸入兩種。機號(No.)有4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、 14、16、17、18、20、21、22、23、24,共20個機號組成。
（4）旋轉角度。此風機可制成右旋和左旋兩種形式。從電動機一端正視，如果葉輪按順時針方向旋轉，稱右旋風機，以“右”表示;按逆時針方向旋轉，稱左旋風機，以“左”表示。風機的出口位置以機殼的出口角度表示，“ 右”和“ 左”均可制成0°、45°、90°、 135°、180°、 225°，共6種角度。風機的傳動方式為A式(No.4~No.6.3)、 D式(No.7.1 ~No.16)和F式3種。
（5）整體結構。風機中No.4-No.6.3主要由葉輪、機殼、進風口、支架等組成; No.7.1 -No.24主要由葉輪、機殼、進風口，傳動部分等組成。F式傳動主要由葉輪、機殼、進風口，進氣箱，傳動部分等組成，風機根據用戶所需也可帶調節門。
①葉輪。9-281型風機的葉輪上有長葉16片。葉輪成型后經靜、動平衡校正，運轉平穩可靠。
②機殼。用普通鋼板焊接成蝸形殼整體。用于高溫風機可依據溫度情況選擇耐熱材料，機殼也可制成分體。員含盡用
③進風口。做成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
④傳動部分。由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用球軸承或滑動軸承。球軸承用軸承潤滑脂潤滑，滑動軸承用船油潤滑。
（6）9-28-11、 9-28-15、 9-28-16風機外形及安裝尺寸，與前面9-28I型離心通風機通用。
