怎樣校正離心通風機轉子的靜平衡?

鄭通風機

2021.07.28

導軌式靜平衡機是一種靈敏度較高、結構簡單、操作方便、使用普遍的設備，以它為例，來說明校正離心通風機轉子的靜平衡操作方法。

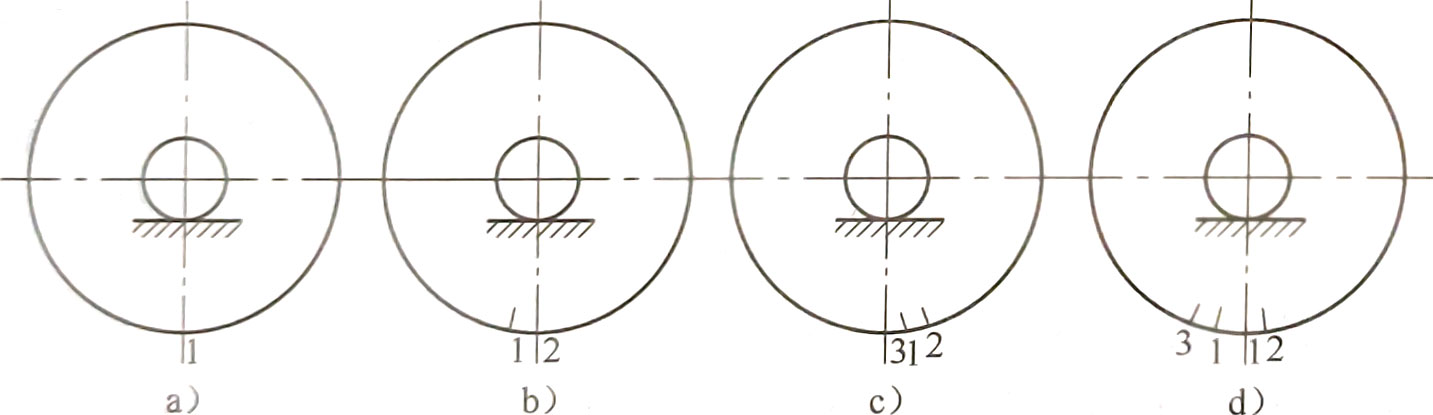

將離心通風機轉子輕放在平衡機的軌道上(或圓盤夾角內)，使轉子水平軸線垂直于軌道軸線。用手扳動轉子，使其任意停止。在轉子下面作一標記“1”，如圖a。為了消除摩擦阻力矩誤差，將轉子旋轉90°使標記“1”與轉子中心線成水平位置，然后放開，待停止擺動后，在此刻轉子的最下面作標記“2”，如圖b。再將轉子向相反方向轉90，同樣使標記“1”與轉子中心線成水平位置，放開，待擺動停止后，在此刻離心通風機轉子的最下面作標記“3”，如圖c。如果標記“1”、“2”、“3”點相重合，則偏重位置就在重合點處，否則，偏重位置就在標記“2”與“3”的中間，如圖d。

偏重位置找出后，用試加法以油泥或橡皮泥緊貼在偏重位置對稱方向上（將要配平衡塊的位置），經過多次試加，反復平衡，待離心通風機轉子在任意位置都能停止時，則認為配重的質徑積與偏重的質徑積相等。也可用在重的一邊用鉆孔或刮、剝等方法減輕重量，以達到平衡目的。
離心通風機轉子靜平衡操作達到平衡目的之后，還要進行檢查和校正兩道工序。
找離心通風機多級轉子的每一個葉輪的平衡時，應先消除靜不平衡度，再找動平衡。
